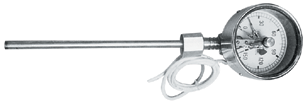

1、應用
熱套式雙金屬溫度計可配合各式安裝套管，滿足不同壓力等級要求?？梢灾苯訙y(cè)量各種生產過程中的 -80-+500 ℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
2、主要技術參數
標度盤公稱直徑：100
精度等級：1.0、1.5
連接尺寸：M20x1.5、NPT1/2
熱響應時間：≤40s
防護等級：IP55
3、外形及尺寸
| 形 式 |
D |
A |
B |
E |
d |
| 徑向型 |
105 |
23 |
73 |
|
Ф 8
Ф 10
|
| 155 |
23 |
73 |
|
| 軸向型 |
65 |
50 |
110 |
34 |
| 105 |
50 |
110 |
34 |
| 萬向型 |
105 |
23 |
178 |
120 |
| 155 |
23 |
178 |
120 |
電接點
軸向型 |
40 |
135 |
|
|
電接點
徑向型 |
128 |
72 |
150 |
42 |
電接點
萬向型 |
128 |
40 |
175 |
98 |
4、型號及規格
| 型 號 |
測溫范圍 |
精度等級 |
保護管材料 |
規 格 |
公稱壓力 |
套管形式 |
| WSSN-403S |
-80-+40
-40-+80
0-50
0-100
0-150
0-200
0-300
0-400
0-500
|
1、5 |
1Cr18Ni9Ti
304
316
316L
哈氏 C-276
|
75
100
150
200
300
|
≤ 30MPa |
螺紋連接式 |
| WSSN-503S |
| WSSN-413S |
| WSSN-513S |
| WSSN-483S |
| WSSNX-413S |
| WSSNX-483S |
| WSSN-403L |
150-40MPa |
法蘭連接式 |
| WSSN-503L |
| WSSN-413L |
| WSSNX-503L |
| WSSN-483L |
| WSSN-583L |
| WSSNX-403L |
| WSSNX-483L |
注： 可配各式安裝套管，熱安裝套管形式詳見熱安裝套管
保護管其余材質根據協議訂貨：
打﹡表示公稱壓力根據法蘭壓力等級而訂。
5、選型須知
型號
精度等級
測溫范圍
安裝固定形式
熱安裝套管形式
插入長度
例A：萬向型雙金屬溫度計，測溫范圍0-400℃。熱安裝套管TH01F，插入長度300mm.即為：WSSN-483TH01F 0-400℃ l=300mm.
|
